翻遍FDA和EMA的获批药物清单，找不到一款以介孔二氧化硅为载体的上市药物。

十年了，零上市。这跟MSN在学术界的待遇形成了一个刺眼的反差：论文海量，综述数百篇，高比表面积、孔径可调、表面易修饰、载药量高，实验室数据漂亮得挑不出毛病。但一到临床转化，就卡住了。

唯一走进临床试验的硅基纳米载体，走的根本不是MSN那条路。康奈尔大学Ulrich Wiesner团队开发的C'dots（Cornell Prime Dots），超小核壳二氧化硅纳米粒，尺寸只有约5-7 nm，远小于ADC。它已完成3项诊断性人体临床试验，2021年JAMA Network Open发表了用于黑色素瘤前哨淋巴结活检的荧光引导手术结果。2021年9月，Elucida Oncology启动首个治疗性试验ELU001，针对叶酸受体α过表达的晚期癌症。2026年6月Cancer Research刚发表它在前列腺癌模型中诱导铁死亡加激活免疫的新数据。

但C'dots跟经典MSN几乎是两种东西。C'dots是实心核壳结构，没有介孔，不靠"高载药+多孔控释"吃饭。它的设计哲学叫"Target or Clear"：要么找到肿瘤，要么通过肾脏快速清除，不在脱靶部位蓄积。而经典MSN通常50-300 nm，静脉注射后主要被肝脾的网状内皮系统（RES）吞噬。

C'dots之所以能进临床，恰恰是因为它放弃了MSN"什么都能做"的路线。MSN的"能做太多"反而成了临床转化的包袱——每个性能参数都在互相牵制：高载药要求大孔径，但大孔径加速降解、降低结构稳定性；PEG化躲避RES吞噬，但PEG太厚堵住介孔开口、降低载药量；表面修饰恢复靶向，但修饰层又改变蛋白质冠组成、影响体内分布。

一、卡点一：降解不可控——SiO₂不是"不降解"，是"不知道什么时候降解"

纯二氧化硅在体内不是不降解，是降解速率不可控。

多篇综述汇总的数据显示，纯SiO₂纳米粒在体内可滞留8周以上。降解速率取决于粒径、孔隙率、密度和组成——介孔结构比实心结构降解更快（比表面积大，水解接触面更大），但"更快"不等于"够快"，更不等于"可控"。

临床药物递送载体对降解的要求很明确：在完成递送任务后，载体应该在合理时间内降解清除，不在组织中蓄积。PLGA能做到（水解断酯键，FDA批准），脂质体能做到（磷脂酶降解，生物相容），但SiO₂做不到。多篇综述明确指出，纯SiO₂的不可降解性是阻碍MSN临床转化的首要障碍。

化学解法是有的：在硅框架中引入二硫键（S-S），构建有机硅杂化材料（organosilica）。二硫键在肿瘤细胞内高谷胱甘肽（GSH）浓度下断裂，触发硅框架崩解——正常生理条件下保持稳定，肿瘤微环境响应性降解。这个思路跟第42篇讲的自焚式连接子是同一套化学逻辑：用一个可断裂键把"结构稳定性"和"触发条件"解耦。

但二硫键桥接有机硅目前仍处于临床前研究阶段。从实验室的"GSH响应降解"到临床级的"体内降解速率可预测"，中间还有一大步。

这里有一个值得注意的细节。硅纳米粒体内降解和分布研究本身存在方法学困难。一篇发表在Journal of Controlled Release上的研究（PMID:31465825），曾经被当作硅纳米粒体内行为的重要参考，后来被撤稿——据文献报道，通讯作者发现数据不可复现，ICP-MS原始数据与论文报告不符。撤稿不意味着这个领域的数据全不可信，但它说明一个问题：硅纳米粒体内降解的定量表征本身就很困难。SiO₂在水中的溶解是动态平衡，降解产物硅酸在生理pH下溶解度有限，ICP-MS测量硅元素含量时需要区分"纳米粒硅"和"溶解硅"，区分难度不小。方法学没过关，数据可靠性就打了折扣。

所以降解卡点的本质不是"SiO₂不能降解"，是"不知道在体内什么时候降解、降解到什么程度、降解产物去哪了"。这三个"不知道"里任何一个过不了，监管就不会放行。

二、卡点二：RES吞噬——不是到了肿瘤，是去了肝脾

如果说降解卡点是"载体走不了"，那分布卡点是"载体去了不该去的地方"。

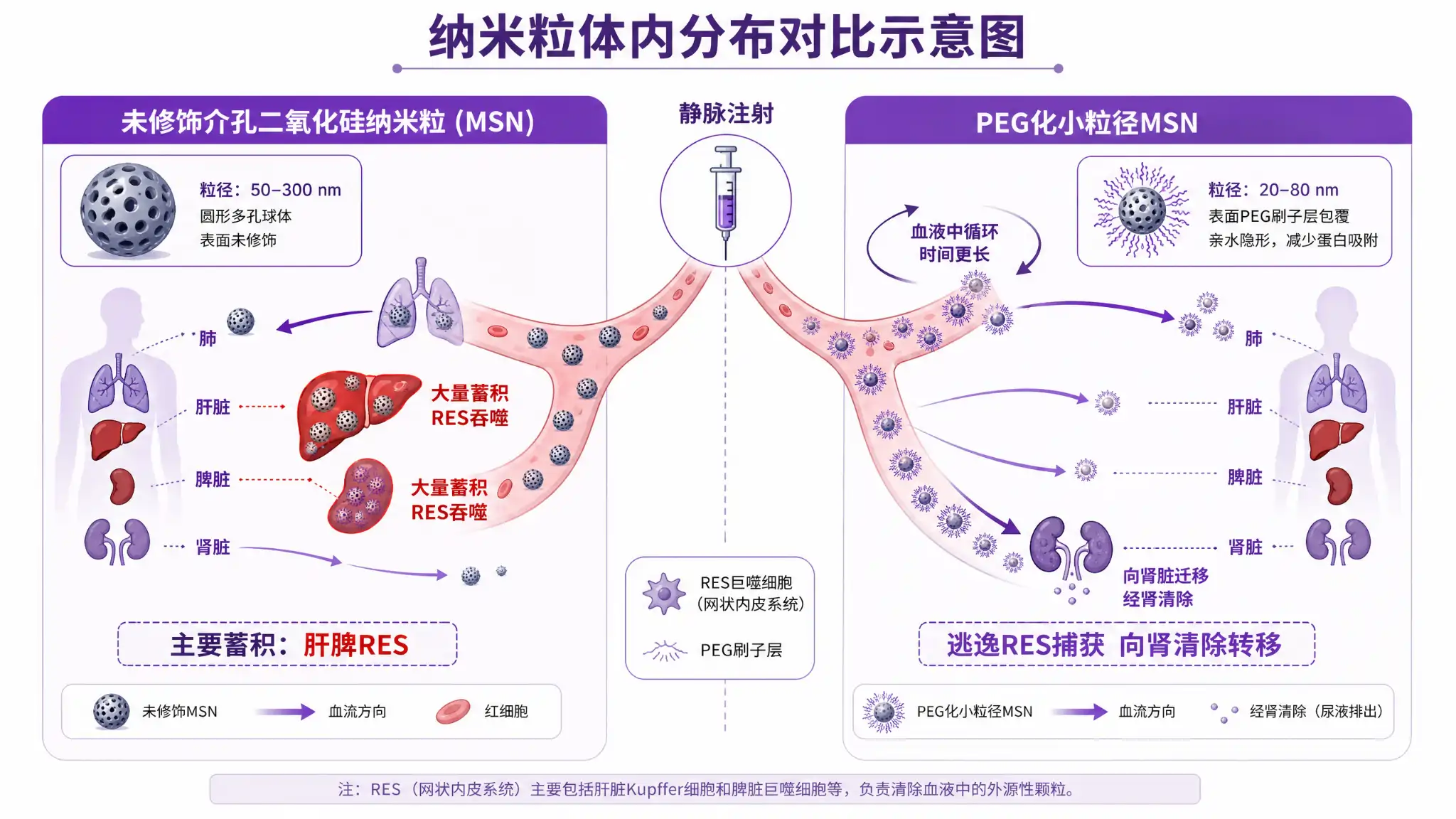

一项发表在Journal of Controlled Release上的研究测到，MSN和PEG化MSN（80-360 nm）主要分布在肝和脾，少量在肺，极少在肾和心脏。这跟脂质体和LNP的处境类似，但MSN更严重，因为尺寸更大（通常50-300 nm）、硅羟基密度高更容易吸附蛋白、刚性结构更容易被巨噬细胞识别为"异物"。

PEG化是最直觉的解法。PEG链在纳米粒表面形成亲水"刷子层"，减少血浆蛋白吸附，降低巨噬细胞识别。据文献报道，PEG化的小粒径MSN更容易逃逸肝脾肺的捕获，血液循环时间更长。但这里出现了一个矛盾。

PEG化延长了循环时间，但也减慢了降解。PEG外壳像一层"雨衣"，把SiO₂框架包在里面，水分子更难接触到硅氧键，水解速率下降。也就是说，PEG化帮你躲过了RES，但代价是载体在体内待得更久——这跟降解卡点直接冲突。

矛盾不止这一条。PEG链太厚会堵住介孔开口，降低载药量。MSN的核心卖点之一是高载药量（靠介孔的巨大比表面积），PEG化一厚，介孔被"盖住"，载药量打折。PEG链太薄又不够隐蔽，蛋白照样吸附。PEG分子量、密度、构象——每个参数都在循环时间、降解速率、载药量之间做权衡。

表面电荷也影响清除途径。据文献报道，高正电荷MSN通过肝胆系统快速排泄，负电荷或中性表面更倾向于肝脾RES摄取。但正电荷表面又促进细胞膜吸附——在体外实验中正电荷纳米粒的细胞摄取效率往往更高，看起来是"好事"，但体内这种"高摄取"意味着肝脾巨噬细胞也更容易抓住它。

所以分布卡点的本质不是"MSN去了肝脾"——任何50-300 nm的纳米粒都会被RES捕获。本质是PEG化、表面电荷、粒径这三个参数在循环时间、降解速率、载药量、RES逃避之间形成了多变量耦合，调一个就动另外几个。而且PEG化解决了RES，却把降解问题变得更糟——载体待得更久，降解更慢。表面修饰的连锁反应还没完：你挂在表面的东西，进血液后会被蛋白"盖住"。

三、卡点三：蛋白质冠——你的靶向配体，被血液蛋白"盖住了"

纳米粒进入血液的瞬间，血浆蛋白就会在它表面吸附形成一层"蛋白质冠"（protein corona）。这层冠不是被动包裹，它会主动改变纳米粒的"生物学身份"——你挂了cRGD肽段想靶向整合素αvβ3，但蛋白质冠把cRGD盖住了，巨噬细胞看到的是冠上的免疫球蛋白和补体，不是你的靶向配体。

第44篇讨论主动靶向脂质体时已经提到这个问题——沈阳药科大学团队2025年Nature Communications论文明确指出，配体靶向纳米药物的临床转化受到蛋白质冠状物形成的阻碍。MSN比脂质体更严重，因为硅羟基密度高、表面刚性强，蛋白吸附更牢固。

一项针对50 nm二氧化硅纳米粒的研究发现，表面功能化（NH₂/COOH/PEG）显著影响蛋白质冠组成。无PEG时巨噬细胞摄取增强；正电荷表面促进细胞膜吸附，看起来摄取效率高，但这个"高摄取"在体内意味着肝脾巨噬细胞也更容易抓住它。纳米粒形状也影响蛋白质冠——有研究测到棒状比球形吸附更多蛋白。据文献报道，超分辨率显微镜进一步揭示，蛋白质冠在单个纳米粒水平存在显著异质性——同一个批次制备的纳米粒，表面的蛋白组成和厚度各不相同。

化学解法有几条路。PEG化是最常用的，减少蛋白吸附，但不能完全消除蛋白质冠。两性离子聚合物（如磺基甜菜碱sulfobetaine）有研究报道可完全抑制硬蛋白质冠形成——"硬冠"是紧密结合不可逆的那层蛋白，最难处理。两性离子通过正负电荷同时存在形成强水合层，比PEG的单一亲水层更有效。但两性离子涂层的制备工艺比PEG化复杂，稳定性待验证。

另一个思路是"预冠"策略：预先用特定蛋白包覆纳米粒，让血液蛋白看到的是你选好的"外衣"，而不是随机吸附。这在概念上很巧妙，但预冠蛋白的选择、批次一致性、体内脱附速率都是新问题。

蛋白质冠卡点的本质，是表面化学的"体外可控"和"体内不可控"之间的落差。你在实验室里可以精确控制MSN表面是NH₂还是COOH还是PEG，但一打进血液，表面化学就被蛋白质冠重写了。你设计的表面化学不是最终到达细胞表面的表面化学。

更深层的问题，是Rosenholm等人在Nanomedicine期刊综述中指出的"体外-体内数据脱节"：体外实验用的培养基蛋白浓度远低于血浆，没有血流剪切力、没有血管屏障、没有免疫监视。体外数据"漂亮"，体内无效。这不是MSN独有的问题，但MSN因为表面化学复杂度高（硅羟基、介孔内壁、修饰层），受影响程度更大。

四、C'dots为什么能进临床——"Target or Clear"不是优化出来的，是选出来的

三大卡点拆完了，回头看C'dots。它为什么能跨过这三道坎？

不是因为C'dots把每个卡点都解决了，而是它压根没碰这些卡点。

C'dots的尺寸约5-7 nm。这个尺寸小于肾清除阈值（约10 nm），静脉注射后要么找到肿瘤（靶向），要么通过肾脏快速排出（clear），不在肝脾蓄积。没有RES吞噬问题——因为太小，巨噬细胞"看不上"。没有降解难题——因为快速经肾清除，不需要"在体内可控降解"。蛋白质冠问题也大幅减轻——超小尺寸表面积小，蛋白吸附量有限，PEG外壳进一步压制。

C'dots的设计哲学叫"Target or Clear"，提出者Wiesner和Bradbury的逻辑是：一个纳米药物要么找到靶组织发挥作用，要么快速清除不在脱靶部位蓄积。没有中间态。这跟MSN的设计逻辑完全不同——MSN追求的是"到了靶组织后缓慢释放药物"，需要在体内待足够久，待得久就要面对降解、RES、蛋白质冠所有问题。C'dots放弃了"待得久"这个前提，直接绕过了三大卡点。

代价是什么？载药量。C'dots不靠介孔载药，药物挂在PEG"刷子"的"树枝间"，据文献报道最多约80个药物分子。这个数字跟ADC（通常4个）比是优势，但跟MSN的高载药量（据文献报道理论上可达载体质量的30-50%）比是劣势。C'dots用"低载药+超小+快清除"换来了临床可转化性。

但要注意：C'dots的临床试验走的是诊断先行、治疗跟进的路线。已完成的是诊断性试验（荧光引导手术），治疗性试验ELU001才刚启动。它离上市还有距离，只是比MSN多走了几步。C'dots不是"硅载体成功了"，是"硅载体终于有人找到了一条绕过三大卡点的路"。

C'dots的成功和MSN的卡住，是同一枚硬币的两面。MSN想同时满足"高载药+控释+靶向+可降解+长循环"，每个条件都合理，但合在一起就互相矛盾。C'dots只选了"靶向+快清除"，放弃了其余，反而走得通。

五、三大卡点的共同规律——不是材料不行，是边界没画清楚

拆完三大卡点，回头看一个共同规律。

降解卡点：SiO₂不是不降解，是降解速率不可控、降解产物去向不明。分布卡点：PEG化减少RES吞噬，但减慢降解、堵介孔、降载药量。蛋白质冠卡点：表面化学体外可控，体内被蛋白重写。

三条卡点的共同本质是：每个性能参数都不是独立的，调一个就动另外几个。高载药要求大孔径，大孔径加速降解；PEG化延长循环，但减慢降解、降低载药量；表面修饰恢复靶向，但改变蛋白质冠、影响分布。这跟"包封率不是调出来的是选出来的""相变温度不是调出来的是选出来的"是同一个道理——硅载体的临床转化卡点不是某个参数不够好，是多个性能的边界条件没有同时满足。

C'dots的启示不是"MSN不行了换C'dots"，是"选型阶段就要画清楚边界条件"。如果你的递送需求是高载药加缓释，MSN的介孔结构确实有优势，但你必须接受降解和RES的挑战，并且想清楚怎么解决——二硫键有机硅、PEG化优化、两性离子涂层，每个解法都有代价。如果你的需求是精准靶向加快速清除，C'dots的"Target or Clear"路线更合适，但你要接受低载药量。选型不是选"最好的材料"，是选"边界条件跟你的需求匹配的材料"。

如果你正在做硅载体的选型评估，表面工程试剂的选择本身就是画边界条件的一环。二硫键桥接有机硅前体解决降解边界，PEG-silane控制循环与RES边界，荧光-silane提供分布追踪手段，功能化PEG linker恢复靶向边界。冰合试剂计划拓展硅基材料产品线，同时已有PEG衍生物、荧光染料、功能化PEG linker等产品线可支撑硅载体的表面修饰研发。

硅载体跑了十年临床零上市，不是终点。C'dots走通了第一条路，有机硅杂化正在走第二条。下次你看到任何纳米载体的论文数据，先问三个问题：降解产物去哪了、分布能不能预测、表面化学在体内还认不认。三个都答得上来，才值得往下看。

硅基材料与表面工程试剂专业供应商
